Q41N高壓鍛鋼球閥
所屬類別：鍛鋼球閥系列
產品名稱：Q41N高壓鍛鋼球閥
產品標簽：Q41N鍛鋼法蘭球閥,Q41N高壓球閥
更新時間：2021/6/24 10:36:01
訪問統計：
產品描述
Q41N高壓鍛鋼球閥產品概述：
Q41N高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到較好的應用。
產品結構特點：
1、本產品部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。
Q41N高壓鍛鋼球閥產品性能參數：
公稱壓力PN |
16 |
32 |
MPa |
強度試驗壓力PT |
24 |
48 |
MPa |
低壓密封試驗力 |
0.6 |
MPa |
|
高壓密封試驗力 |
17.6 |
35.2 |
MPa |
適用介質 |
水、油品、蒸汽 |
||
適用溫度 |
-40～80℃ |
||
Q41N高壓鍛鋼球閥產品主要零件材料：
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
密封圈 |
尼龍 |
尼龍 |
球體 |
1Cr18Ni9Ti |
SS 304 |
閥座、閥桿 |
2Cr13 |
A246-416 |
O形圈 |
橡膠 |
橡膠 |
雙頭螺栓 |
35CrMoA |
A193-B7 |

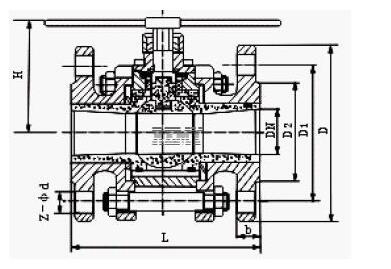

Q41N高壓鍛鋼球閥連接尺寸：
Q41N高壓鍛鋼球閥產品主要尺寸：
公稱 |
公稱 |
主要尺寸 |
||||||||||||||
L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||||
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
||||||
16.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
40 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
||
50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
100 |
620 |
430 |
178 |
188 |
260 |
320 |
195 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
32.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
32 |
300 |
230 |
100 |
110 |
165 |
150 |
115 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
100 |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-36 |
|
